Что показывает экг сердца (кардиограмма)

Строение и функции сердца

Чтобы понять принцип расшифровки ЭКГ, нужно разобраться в его проводящей системе, руководящей процессом сердцебиения.

Сердце расположено с левой стороны грудной клетки, в положении легкого отклонения влево. Состоит оно из 4 камер – левого предсердия, левого желудочка, правого предсердия и правого желудочка, разделенных межпредсердными и межжелудочковыми перегородками.

Сердце работает согласно определенному ритму. Его деятельность состоит из сокращений сердечных мышц – систол и их расслаблений — диастол. Желудочки и предсердия сокращаются попеременно, что позволяет подавать кровь в сосуды.

Всем этим процессом руководит специальная система называемая проводящей. Благодаря ей сердце на сердце работает, как часы. В ее состав входят:

  • Синусовый (синоатриальный) узел Кейт-Флака (Киса-Флека), расположенный в правом предсердии возле места впадения полых вен. Этот узел рождает волну возбуждения, вызывающую сердечные сокращения. Именно отсюда происходит координация работы предсердий и желудочков.
  • Межпредсердный пучок, передающий с возбуждение с правого предсердия левому.
  • Межузловые тракты, соединяющие между собой Синусовый и атриовентрикулярный узлы.
  • Атриовентрикулярный узел (АВ-узел), расположенный внизу правого предсердия возле межпредсердной перегородки.
  • Пучок Гиса находящийся в межжелудочковой перегородке и имеющий две ножки. Правая уходит в сторону правого предсердия, а левая делится на 2 части – переднюю и заднюю ветви. Ножки делятся не мелкие волокна Пуркинье охватывающие мышцы сердца и передающие им нервные импульсы.

Проводящая система сердца

Вся эта система в норме должна работать очень слаженно, задавая сердечный ритм. Именно он регистрируется при снятии кардиограммы.

Ультразвуковое обследование сердца

Ультразвуковое обследование сердца помогает понять, присутствут ли морфологические изменения в органе и окружающих его тканях. Это простой, эффективный и безболезненный способ, помогающий понять, есть ли какие-либо патологии у пациента.

УЗИ выявляет как первичные, так и вторичные патологии сердечно-сосудистой системы. Обычно кардиологи используют его при мониторинге состояния пациента после проведения хирургических вмешательств.

Проведение процедуры проходит просто. Пациент раздевается до пояса и медик, делающий диагностику, наносит на область сердца специальный гель. Датчик прижимается к сердцу и подается ультразвуковой импульс, при помощи которого на экран компьютера производится двухмерное изображение органа и окружающих его тканей. Что оценивается при помощи УЗИ?

  • Морфологическая структура сосудов и самого органа;

  • Состояние сердечных клапанов и створок;

  • Однородность и эхогенность;

  • Наличие пролапса митрального клапана;

  • Регургитации или обратный ток крови;

  • Толщина стенок сердца;

  • Физиологическое состояние аорты и крупных сосудов, окружающих сердце;

  • Наличие бляшек, возникающих на фоне атеросклероза;

  • Доброкачественные и злокачественные новообразования.

Может ли заменить УЗИ процедуру ЭКГ или ЭхоКГ? Стоит сказать то, что все эти методы показывают разные стороны работы сердечно-сосудистой системы. ЭКГ позволяет оценить ритм и частоту сердечных сокращений, а ультразвуковое исследование более точно выявляет морфологические структурные изменения. После проведения всех диагностических мероприятий кардиолог может назначить терапевтическое или оперативное лечение в зависимости от выявленной патологии.

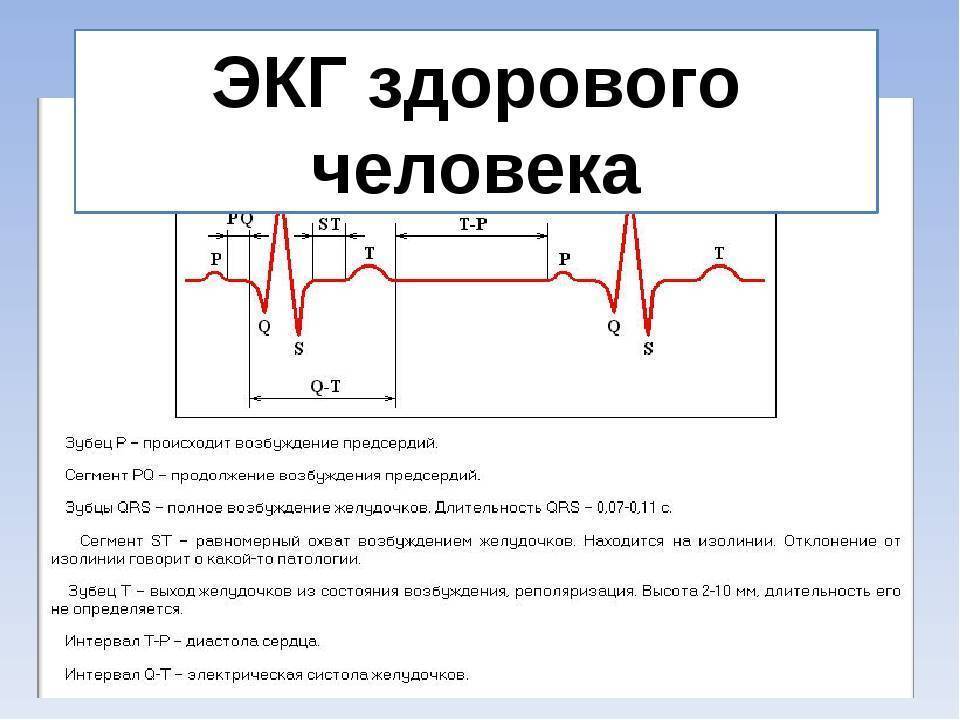

Что покажет кардиограмма

Дешифровка кривой, вычерченной с помощью кардиографа, проводится и непосредственно специалистом, и с помощью компьютерных программ. На кардиограмме детализировано отражаются все этапы деятельности сердца и возможные нарушения в ней:

  • возникновение экстрасистолы (сокращение вне очереди);
  • аритмия (напротив, нехватка очередной систолы);
  • нарушение ЧСС (частота сердечных сокращений);
  • физическое состояние сердечной мышцы.

Электрокардиография установит:

  • источник возбуждения, то есть водителя ритма. В норме эту роль играет синусовый узел, уже упомянутый выше. В нем скапливаются и от него же распространяются импульсы при правильной сердечной деятельности. Водителем ритма может являться другой узел — желудочковый, атриовентрикулярный, предсердный;
  • уровень проводимости. Этот показатель говорит о передачи импульса, при нормальном процессе последовательность упорядочена, происходит от одного источника возбуждения к другому. Сбой проводящей функции указывает на блокаду, например в пучке Гиса. Это сердечный элемент, состоящий из задней и двух передних ножек. В особо тяжелых случаях двухпучковых или трехпучковых блокад в контексте лечения речь может идти о применении кардиостимулятора;
  • наклон электрической оси (ЭОС). Смещение ЭОС также является показателем блокады. Кроме того, это может указывать на патологические процессы в органах дыхания, так как они влияют на правый желудочек, откуда поступает кровь в легкие. Аномальный наклон ЭОС может быть вызван гипертрофией миокарда.

Показатели наклона ЭОС не являются основой для постановки диагноза, учитываются лишь в комплексном обследовании.

Суточное мониторирование артериального давления (СМАД)

Помимо суточного мониторирования ЭКГ в амбулаторной практике часто используется суточное мониторирование артериального давления (СМАД).

Этот вид исследования первично назначается пациентам, у которых были выявлены повышенные цифры артериального давления (самостоятельно пациентом или на приеме у врача). Исследование позволяет исключить феномен «белого халата», когда повышение давления происходит только во время приема врача. При СМАД уточняется:

  • степень повышения артериального давления в течение суток;
  • преимущественное время повышения артериального давления в течение суток;
  • скорость утреннего повышения артериального давления;
  • зависимость гипертонии от физической активности пациента.

Все эти факторы влияют на прогноз риска развития сердечно-сосудистых осложнений у пациента с гипертонией (инфаркт миокарда, инсульт и др.).

Пациентам, с уже установленным диагнозом и принимающим лекарственные препараты, суточное мониторирование АД назначается для оценки эффективности проводимой терапии.

Исследование проводится в течение 24 часов. Пациенту на руку одевают манжету, сравнимую с манжетой стандартного тонометра, к которой присоединяется регистратор (принцип тот же, что и при мониторировании ЭКГ). Один раз в 15 минут в дневное время и один раз в 30 минут в ночные часы аппарат надувает манжету, проводит измерение артериального давления пациенту и записывает данные на электронный носитель внутри прибора. Пациент так же, как и при мониторировании ЭКГ, ведет дневник жалоб, приема медикаментов и физической активности. По истечении 24 часов врач переносит данные исследования в компьютер, интерпретирует результаты и выдает заключение.

Часто суточное мониторирование ЭКГ и АД проводят одновременно. Существуют современные приборы бифункционального мониторирования ЭКГ и АД, позволяющие вести одновременную запись АД и ЭКГ на один аппарат. В практическом смысле это оправдано тем, что чаще всего у пациентов нарушения деятельности сердца совпадают по времени с патологией артериального давления (например, ишемические приступы на фоне повышения АД).

Исследование СМАД не требует специфической подготовки. Для удобства пациенту рекомендуется приходить на исследование в свободной одежде. Во время мониторирования пациент ведет привычный для себя образ жизни.

В заключении следует отметить, что приведенные методы функциональных исследований являются рутинными, используемыми в амбулаторной практике для первичной диагностики патологии сердечно сосудистой системы. Дальнейшее ведение пациента определяется индивидуально, в соответствии с характером выявленных нарушений.

Консультации и приемы в клинике “Семейный доктор” проводятся по предварительной записи. Мы работаем в выходные и праздничные дни. Запись на прием по телефону контакт-центра +7 (495) 775 75 66, через форму и в регистратуре клиники.

Информацию для Вас подготовила:

Конюхова Мария Юрьевна, терапевт, врач функциональной диагностики. Ведет прием в корпусе клиники на Бауманской.

Эхакардиограмма (ЭхоКГ)

ЭхоКГ может предоставить информацию о сократительной способности вашего сердца, размерах камер сердца и толщине стенок, работе клапанов, давлении в крупных сосудах (например, легочной артерии), наличии патологических отверстий и изменений (пороков сердца и клапанов), а также рубцовых изменений после перенесенного инфаркта миокарда

Многие изменения буду являться противопоказаниями для проведения стресс-тестов, поэтому очень важно выполнить ЭхоКГ до их проведения

Сохраняйте протоколы ЭхоКГ исследований, отданные вам на руки. Сравнение результатов ЭхоКГ с выполненными вам ранее может предоставить важную информацию о течении вашего заболевания. Если потребуется, сделайте копию для вашего врача.

Таким образом, ЭхоКГ малоинформативна для диагностики стенокардии, но результаты ЭхоКГ позволяют получить важные данные о состоянии вашего сердца, развитии осложнений при прогрессировании заболевания.

Динамика изменений сегмента ST и зубца Т при ОИМ

ЭКГ картина при инфаркте миокарда имеет свое характерное развитие. Во-первых, подъем сегмента ST, как правило, приводит к формированию зубцов Q. Во-вторых, формирование отрицательных зубцов Т происходит на фоне характерного дугообразного подъема сегмента ST.

Подъем сегмента ST, связанный с инфарктом миокарда в области передней стенки, может сохраняться продолжительное время, если развивается дискинезия или аневризма левого желудочка (ЛЖ). Отрицательные зубцы Т также могут сохраняться в течение длительного периода и иногда оставаться постоянным признаком перенесенного инфаркта миокарда. Нужно отметить, что отсутствие формирования или «восстановление» предварительно инвертированных зубцов T в острую стадию инфаркта миокарда жестко предполагает развитие постинфарктного перикардита .

Определение частоты сердечных сокращений (ЧСС) и направления электрической оси сердца

По данным кардиограммы можно определить число сердечных сокращений. Для этого нужно измерить расстояние между двумя зубцами R- самыми высокими на ЭКГ, оценить, с какой скоростью снималась кардиограмма и произвести расчеты.

Горизонтальное положение электрической оси сердца

Если ЭКГ снята со скоростью 25 мм/с, для расчёта будет применяться коэффициент 0,04 а, если скорость составляла 50 м/с коэффициент будет 0,08.

Количество сокращений рассчитывается по формуле:

ЧСС = 60/ расстояние между зубцами R* коэффициент

Например, расстояние между зубцами на кардиограмме составило 15 мм, а кардиограмма снята со скоростью 25 мм/с.

В этом случае расчёт будет таким:

ЧСС = 60/15*0,04.

60/15*0,04 =100

В этом случае число сердечных сокращений составит 100 уд/мин. Поскольку нормой считается 50–90 уд/мин, у такого больного имеется незначительная тахикардия.

Чтобы определить направление электрической оси сердца, надо оценить размеры зубца R в стандартных отведениях. В норме он должен быть самым большим во II отведении. Это говорит о том, что сердце расположено правильно с небольшим отклонением влево.

Самый большой зубец R в III отведении говорит об отклонении сердца право, а в I – влево. В этих случаях нужно проанализировать кардиограмму на гипертрофию левого или правой части сердца, которая чаще всего и приводит к таким процессам.

Отклонение электрической оси сердца влево

Отклонение электрической оси сердца вправо

Как проводится ЭКГ?

Часто при первичном обследовании пациенту вместе с клиническими анализами назначается ЭКГ. Вообще ЭКГ и ЭхоКГ помогают выявить малейшие сбои в работе сердца, которые могут проявляться при наличии аритмий, тахикардии, брахикардии, изменениях частоты сердечного пульса. Что показывает ЭКГ?

  • Автоматизм сокращения сердца начина от проходящих импульсов и заканчивая сокращением сердечной мышцы;

  • Передача импульса в миокард;

  • Возбуждение, которое заключается в реакции миокарда, получаемой на искусственно провоцируемый импульс;

  • Сокращение сердечных мышц;

  • Тоничность сердца в период сокращения мышцы.

Электрокардиография обычно не занимает много времени. Как проводится ЭКГ? Пациент обнажается до пояса и в область сердца крепятся специальные высокоточные датчики. Также датчики крепятся в области рук и ног. Прибор включается и его показания записываются на ленту. Полученная кривая линия затем расшифровывается лечащим врачом.

При помощи этого анализа можно выявить сбои в нарушении сердечного ритма, такие как аритмии или тахикардии. Также можно обнаружить нарушение прохождения импульса, выявить признаки ишемической болезни сердца или диагностировать инфаркт миокарда.

Электрокардиография (ЭКГ)

Первичным, самым распространенным и часто назначаемым методом исследования функции сердца является электрокардиография (ЭКГ).

ЭКГ – это запись электрической активности сердца в покое, в данный момент времени, на бумагу или электронный носитель.

ЭКГ является основным методом диагностики патологии сердца в амбулаторно-поликлинической практике и позволяет диагностировать:

  • нарушения ритма сердца и внутрисердечной проводимости;
  • наличие гипертрофии сердечной мышцы и перегрузки различных отделов сердца, например, при пороках сердца, гипертонической болезни, сердечной недостаточности;
  • изменения миокарда при кардиомиопатиях, миокардите, ишемической болезни сердца, инфаркте миокарда.

Следует отметить, что электрокардиография даже в норме отличается вариабельностью, что зависит от возраста, пола, анатомических и конституциональных особенностей человека и других факторов. И именно правильная интерпретация графического отображения деятельности сердца, проводимая врачом функциональной диагностики, анализ зубцов, интервалов ЭКГ, позволяет проводить правильную клиническую оценку и дифференциальную диагностику.

ЭКГ часто используется и при неотложных клинических ситуациях, требующих экстренного лечения:

  • жалобах на боли в грудной клетке, под левой лопаткой, боли в левой руке, боли в эпигастральной области;
  • ощущении «неправильности» работы сердца (перебои в работе сердца, сердцебиение, ощущение «остановок» сердца);
  • внезапно возникшей одышке, ощущении нехватки воздуха;
  • эпизодах головокружения, потери сознания, «потемнения» в глазах для исключения кардиальной причины этих жалоб.

ЭКГ включена практически во все терапевтические программы диспансерного наблюдения, предварительные, периодические и профилактические медицинские осмотры.

С ЭКГ начинается обследование всех пациентов, предъявляющих жалобы на повышение артериального давления, имеющих указание в истории жизни (анамнезе) на наличие хронического или перенесенного острого заболевания сердца.

Разберем различные виды аритмий

Синусовые аритмии, возникают из-за нарушений в синоатриальном узле, расположенном в правом предсердии. В этом случае все зубцы сохраняют размер, форму и последовательность.

 Виды синусовых аритмий:

  • Синусовая тахикардия, при которой сердце бьется чаще 90 уд/мин, но ритм кардиограммы сохраняется. Такое состояние не всегда говорит о болезни, поскольку может наблюдаться у здоровых людей при эмоциональном возбуждении и физических нагрузках.
  • Синусовая брадикардия – аритмия, при которой сердце бьётся реже, чем нужно. При таком нарушении проверить щитовидную железу, поскольку брадикардия часто возникает при недостатке щитовидных гормонов.
  • Дыхательная синусовая аритмия, при которой сердце во время вдоха и выдоха бьётся с разной частотой. Такая особенность считается вариантом нормы.
  • Экстрасистолия – аритмия, при которой на фоне нормальной кардиограммы появляются «внеплановые» сокращения.

Дыхательная синусовая аритмияНедыхательная синусовая аритмия

Иногда экстрасистолы чередуются с нормальными сердечными сокращениями. В этом случае возникают:

  • Бигеминия – состояние, при котором из каждых двух сердечных сокращений одно является экстрасистолическим.
  • Тригеминия — при этом нарушении за двумя нормальными сокращениями следует одно патологическое.
  • Квадригеминия — в этом случае из четырех сокращений три нормальные, а одно- экстрасистолическое.
  • Предсердная экстрасистолия развивается из-за возникновения внеочередного очага возбуждения в тканях предсердия. В этом случае нервный импульс идёт не от синусового узла, а от тканей миокарда. При подозрении на такое состояние нужно оценить на кардиограмме внешний вид зубца Р на «внеплановом» сокращении. Он, как правило, сглаженный, малозаметный или даже отрицательный.
  • Узловая экстрасистолия возникает из-за импульса, появившегося в атрио-вентрикулярном узле. При какой патологии на внеочередном сокращении видны изменённый зубец P и уменьшенный интервал PQ. В некоторых случаях зубец P может даже появиться после сокращения сердца. Поскольку без дополнительных видов диагностики выяснить в таких случаях, какая именно тахикардия возникла у больного очень сложно. В ЭКГ ставится заключение о наджелудочковой (суправентрикулярной) тахикардии.
  • Желудочковая экстрасистолия – тяжелая аритмия, при которой неправильно работают желудочки, выталкивающие кровь в предсердия. Наиболее безопасны в этом в этом плане одиночные желудочковые экстрасистолы, представляющие собой единичные сокращения, отличающиеся от нормальной ЭКГ. Встречаются парные желудочковые экстрасистолы, при которых такие сокращения возникают парами. Иногда встречаются желудочные экстрасистолы, появляющиеся из разных очагов миокарда. В этом случае на кардиограмме видны разнообразные неправильные зубцы, имеющие разную длину, ширину, и другие размеры.
  • Пароксизмальная тахикардия — нарушение ритма, при котором на ЭКГ видны сердечные сокращения, следующие безостановочно друг за другом. Больные при этом ощущают толчки в груди, сменяющиеся приступами сердцебиения, сопровождающимися неприятными ощущениями в груди.

После такого приступа (пароксизма) возникает длительная пауза. Возникают жалобы на головокружение, тошноту, может нарушаться речь. Такое состояние чаще всего связано с поражением миокарда в области проводящих волокон, оставшемся после инфаркта или с воспалительными процессами. Иногда это нарушение может возникать из-за проблем с нервной системой и сопровождать тяжёлые неврозы.

Показания к ЭКГ

ЭКГ проводится:

  • при любых заболеваниях сердечно-сосудистой системы;

  • при подозрениях на такие заболевания, например при болях в груди, одышке, отеках ног;

  • людям, которые находятся в группе риска развития сердечных заболеваний  (имеющим наследственную предрасположенность, страдающим ожирением, атеросклерозом,  имеющим вредные привычки – курение, алкоголизм) для выяснения состояния сердца;

  • в случае риска осложнений со стороны сердца, в частности при гипертонии, после перенесенных инфекционных заболеваний (например, ангины), после инсульта;

  • при планировании и ведении беременности;

  • для оценки влияния лекарственных препаратов на организм (в частности для подтверждения отсутствия побочных эффектов при их приеме);

  • для проверки работы кадиостимуляторов.

Показания к проведению процедуры

Проведение обследования осуществляется только по направлению от кардиолога. Посещение врача может быть как плановым, так и при жалобах на работу сердца.

Частыми симптомами нарушенной работы сердца выступают такие состояния, как:

  • Сдавливающая боль в грудной клетки, а также в области сердца, которая отдает в лопатку;
  • Учащенный пульс, при котором наблюдается головокружение и повышенное сердцебиение;
  • Отдышка при незначительных нагрузках;
  • Периодические обмороки;
  • Сухой лающий кашель;
  • Отёчность нижних конечностей.

Особое внимание уделяется пациентам, которые перенесли инсульт, имеются врождённые аномалии сердца или же ревматизм. Специалисты проводят обследование и дают направление на прием к врачу в случае обнаружения:

Специалисты проводят обследование и дают направление на прием к врачу в случае обнаружения:

  • посторонних шумов в работе сердечной мышцы;
  • при низком или же повышенном давлении;
  • нарушении ритма сердца;

Обязательному прохождению обследований подлежат следующие категории граждан, а именно:

  • Лица, имеющие врожденные или же приобретенные заболевания сердца;
  • Спортсмены, у которых оказывается серьезная нагрузка на работу сердца;
  • Пациенты, которые проходят обследование перед операцией;
  • Женщины, которые находятся в положении.

Деятельность сердца

Разумеется, всем известно, что сердце — это своеобразный мотор организма, который «качает» кровь. Именно его равномерные, цикличные сокращения обеспечивают полноценное кровоснабжение органов.

Сердечная мышца обладает свойствами, учитывая которые, проводят кардиографию и анализируют показатели. Сердце человека способно:

  • к самопроизвольной выработке импульсов, которые вызывают его возбуждение;
  • активизироваться под управлением импульсов;
  • провести импульсы от точки их появления до места сокращения;
  • сокращаться и расслабляться под воздействием импульсов;
  • не утрачивать форму в момент мышечного расслабления;
  • циклично, постоянно функционировать.

Совокупность этих проявлений отражается на кардиограмме.

Однопучковые блокады

Блокада правой ножки пучка Гиса

Этиология

Заболевания, приводящие к перегрузке и гипертрофии ПЖ, в частности: лёгочное сердце, митральный стеноз, врождённые пороки сердца с увеличением нагрузки на правый желудочек, ИБС в сочетании с артериальной гипертензией, острый инфаркт миокарда, чаще заднедиафрагмальный и верхушечный, Синдром Бругада. Редко может встречаться у лиц без заболеваний сердца. Выявление ранее не существовавшей блокады правой ножки пучка Гиса может быть признаком прогрессирующего патологического процесса в сердце (саркоидоз и т. п.)

Интоксикация препаратами дигиталиса, хинидина, передозировка b-адреноблокаторов. Электролитные нарушения. Нередко данный вид блокады встречается у здоровых молодых лиц — вариант нормы.

Патогенез

При полной блокаде правой ножки пучка Гиса полное прекращение проведения возбуждения по указанному пути приводит к тому, что правый желудочек и правая половина межжелудочковой перегородки возбуждаются необычным путём: волна деполяризации переходит сюда с левой половины межжелудочковой перегородки и от левого желудочка, возбуждающихся первыми, и по сократительным мышечным волокнам медленно охватывает миокард правого желудочка.

При неполной блокаде правой ножки пучка Гиса имеет место замедление проведения импульса по правой ветви.

ЭКГ диагностика

Q I, V6, RIII или rIII, rV1, в V1 часто регистрируется зазубрина — комплекс имеет вид rSR’. ЭОС отклонена вправо. Широкий S в I, V6, высокий и широкий R’ в V1. Желудочковый комплекс имеет вид qRS с широким S в отведениях I, aVL, V6, возможно и в V4,V5 и форму rSR’ или rR’ в отведениях V1, III, реже в V2 и aVF. QRS расширен до 0,12 и более.

Блокада передней ветви левой ножки пучка Гиса

Этиология

Передний или передне-боковой инфаркт миокарда, кардиосклероз, заболевания, сопровождающиеся выраженной гипертрофией левого желудочка (артериальная гипертензия, аортальные пороки сердца, недостаточность митрального клапана; дефект межпредсердной перегородки, идиопатический кальциноз проводящей системы сердца, миокардит, кардиомиопатия, миокардиодистрофия

Патогенез

При такой патологии нарушается проведение возбуждения по передне-боковой стенке левого желудочка. Вначале по левой задней ветви пучка Гиса возбуждаются межжелудочковая перегородка и нижние отделы задней стенки, а затем (через 0,02 с) — передне-боковая стенка левого желудочка (по анастомозам системы волокон Пуркинье).

Волна активации передней стенки левого желудочка распространяется, таким образом, снизу вверх.

ЭКГ диагностика

На ЭКГ образуются зубцы Q в отведениях I, aVL и r в отведениях III, aVF. Высокий зубец R в отведениях I, aVLи глубокий S в отведениях III, aVF. Отклонение влево более 30 градусов. Кроме того определяется уширение комплекса QRS на 0,01 — 0,02 сек. по сравнению с шириной до блокады (в большинстве случаев не приводит к уширению выше верхней границы нормы).

Этиология

Задне-диафрагмальный инфаркт миокарда, атеросклеротический кардиосклероз, миокардит, кардиомиопатия, идиопатический склероз и кальциноз проводящей системы сердца.

Патогенез полной и неполной блокады левой ножки пучка Гиса

При полной блокаде левой ножки пучка Гиса прекращается проведение импульса по основному стволу ножки до его разветвления на две ветви или при одновременном поражении левой передней и левой задней ветвей пучка Гиса (двухпучковая блокада). По правой ножке пучка Гиса электрический импульс проводится обычным путём, вызывая возбуждение правой половины межжелудочковой перегородки и правого желудочка. Лишь после этого волна активации медленно, по сократительным волокнам, распространяется на левый желудочек. В связи с этим общее время желудочковой активации увеличено.

Неполная блокада левой ножки пучка Гиса (двухпучковая) характеризуется выраженным замедлением проведения электрического импульса по основному стволу до его разделения на две ветви либо одновременным поражением левой передней и левой задней ветвей пучка Гиса (двухпучковая блокада). При неполной блокаде возбуждение по левой ножке медленно распространяется на левый желудочек или его часть. Значительная часть левого желудочка возбуждается импульсами, распространяющимися по правой ножке и транссептально справа налево.

ЭКГ диагностика

При блокаде левой задней ветви пучка Гиса Q в III и R в I, aVL в отведениях I, aVL, V6 глубокий S, высокий R в III, aVF (RsI, qRIII). ЭОС отклонена вправо или расположена вертикально. В грудных отведениях углубление S V5,V6. Уширение QRS небольшое. Уширение QRS при блокаде одной из левых ветвей больше 0,12 — 0,14 может говорить о блокаде анастомозов между левыми ветвями.

Нижний ИМ

ОИМ с изолированным подъемом сегмента ST в отведении II, III, и aVF обычно связан с поражением правой коронарной артерии (ПКА) или дистальной части огибающей артерии (ОА). Достаточно неприятной особенностью ОИМ с поражением нижней стенки является то, что связанный с инфарктом подъем сегмента ST может формироваться в течение длительного периода, вплоть до двух недель, чтобы стать явным на ЭКГ . Нижняя стенка может кровоснабжаться от правой коронарной артерии (в 80% случаев) или от ОА, являющейся ветвью левой коронарной артерии.

Подъем сегмента ST в отведении III больший, чем в отведении II, а депрессия сегмента ST более одного мм в отведении I и aVL предполагает поражение ПКА, кровоснабжающей нижнюю стенку. В случае кровоснабжения нижней стенки от ОА подъем сегмента ST в отведении III не превышает подъема в отведении II. При этом наблюдается либо подъем сегмента ST в aVL, либо он располагается на изолинии .

Трепетание предсердий – признаки тяжелой аритмии на кардиограмме

Трепетание предсердий – тяжёлая аритмия, при которой кардиограмма напоминает зубья пилы. Все зубцы небольшие, примерно одного размера . Количество СС при этом может доходить до 300 уд/мин.

Форма трепетания предсердий

Причина такого состояния – возникновения в сердце очага, который взял на себя функции автоматизма и формирует неправильные сокращения. Импульсы неполноценные, хаотичные, слишком частые, поэтому их проводящая система пропустить просто не может. В результате кардиограмма регистрирует частые мелкие сокращения, не приводящие к полноценному сердечному циклу.

Трепетание предсердий – опасная патология, поскольку она не даёт сердцу перекачивать кровь . Больные жалуются на одышку, боли за грудиной у них могут наблюдаться нарушения кровоснабжения органов.

Фибрилляция – разновидность трепетания, при котором в сердце создаются незначительные импульсы отображаемые на кардиограмме в виде мелких волн. Такая картина вызывается волнами фибрилляции (F-волнами).

Наиболее частый вариант такого ритмического состояния это фибрилляция предсердий или мерцательная аритмия. Это заболевание чаще встречается у людей, страдающих гипертонией, лишним весом, пороками сердца, ИБС, болезнями легких и почек.

Самой тяжелой формы аритмии считаются фибрилляция и трепетание желудочков. При трепетании желудочков зубцы ЭКГ становятся похожими на высокие зубья пилы, но в данном случае имеется хоть какой-то сердечный ритм. При фибрилляции кардиограмма становится хаотичной, полностью теряет ритм и выделить на ней какие-либо зубцы и участки становится невозможно.

Эти состояния сопровождаются хаотичным сжатием мышц желудочков, которые не в состоянии вытолкнуть кровь в большой или малый круг кровообращения. Фибрилляция и трепетание желудочков возникают при инфарктах, тромбоэмболии, закупорке тромбами крупных артерий, травме сердца, передозировке лекарств.

Продолжение статьи

  • Текст 1. Расшифровка ЭКГ: как правильно расшифровать кардиограмму. Датчики, отведения ЭКГ.
  • Текст 2. Основные элементы ЭКГ: что содержит график кардиограммы
  • Текст 3. Расшифровка ЭКГ: наиболее важные показатели кардиограммы с примерами нарушений
  • Текст 4. Изменения на кардиограмме при гипертрофических процессах в миокарде
  • Текст 5. Изменения в кардиограмме при ишемической болезни сердца (ИБС) и инфаркте миокарда
  • Текст 6. Изменения на ЭКГ при сердечных блокадах

Так какое исследование лучше: ЭКГ или УЗИ сердца?

УЗИ и ЭКГ – это два диагностических метода, которые используются в кардиологии для диагностики нарушения в работе сердечной мышцы. На основе результатов специалист даёт оценку степени повреждения органа, а также подбирает наиболее подходящий метод лечения.

Полученные данные от обоих исследований имеют одинаково высокую информативность, но результаты обследования по средствам УЗИ предоставляет более содержательную картину. Именно поэтому перед проведением того или иного обследования следует посетить кардиолога, который на основе жалоб пациента сможет определить наиболее подходящий метод обследования. В большинстве случаев первостепенной процедурой считается ЭКГ, т.к. она позволяет получить общую картину состояния сердечной мышцы. Если же полученная картина не нравится кардиологу, то он может назначить более точную процедуру, а именно УЗИ.

Обе методики независимы друг от друга и определить, какая из них лучше – не представляется возможным, т.к. обе из них необходимо периодически проходить при наличии жалоб на работу органа. Так, вовремя выявленное заболевание работы сердца поможет избежать более серьезных последствий.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
